机械去除 · 背面制样

iMech Pro

机械开封与精密制样系统

围绕精密机械制样整合铣削、研磨、抛光与减薄能力,适用于需要控制材料去除路径、局部加工区域及剩余厚度的任务。

查看应用案例

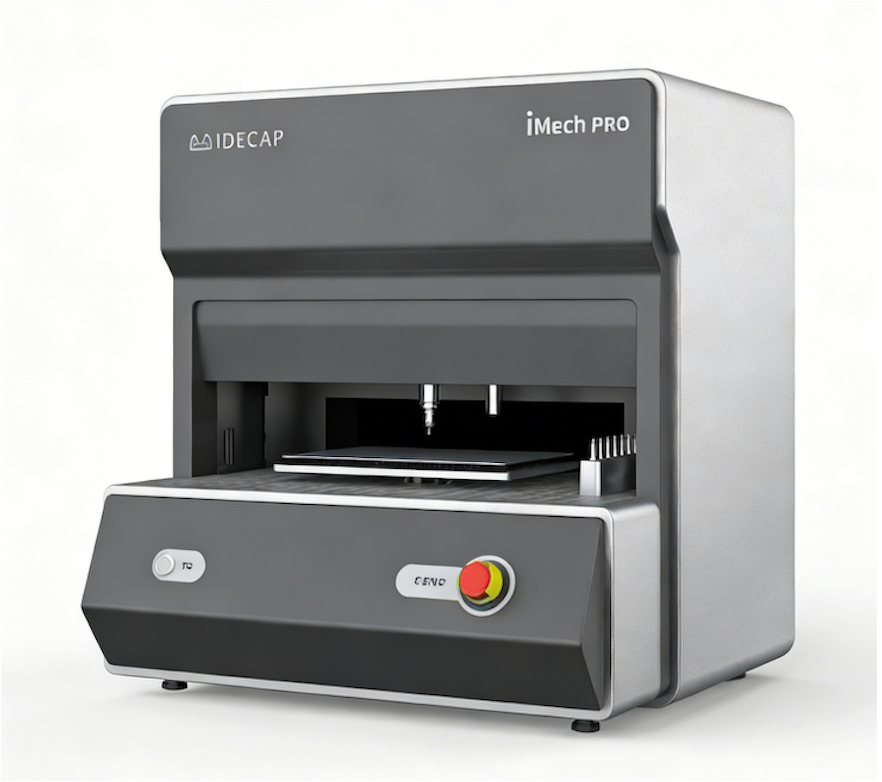

iMech Pro 设备外观IDECAP PRECISION SYSTEMS

适合芯片背面减薄、局部机械开封及复杂材料结构的制样验证。

多种机械制样方式

根据材料和分析目标选择铣削、研磨或抛光,衔接粗加工与精加工。

控制位置与厚度

以调平、位置控制及适用的厚度测量方式,建立加工路径。

扩展应用验证

可评估带胶器件局部去除等应用;剩余硅层厚度按样品独立验证。

技术概览

项目公开规格 / 应用信息
加工区域300 × 200 mm
Z 轴分辨率20 nm
Z 轴标称综合精度优于 1 μm
主轴最高转速100,000 rpm
RST 测厚精度2 nm或0.2% @ 0.1 um-20 um ,50 nm 或 0.4% @ 4 um -350 um

分辨率不等于实际加工精度。RST 功能用于剩余硅厚度测量,具体材料需独立验证。

建议的工艺流程

  • 定位与调平
  • 分层机械去除
  • 厚度及表面复核

样品评估需要的信息

  • 封装与材料类型、目标结构及待保留区域
  • 样品尺寸与结构图像、失效状态与后续分析方式
  • 约定的表面、结构或厚度复核方法

讨论您的样品 →

六项配置,贯穿定位、加工与复核

按样品和应用目标组合配置。以下能力来自 iMech Pro 技术资料,具体模块、测量范围及验收条件以技术确认和实际交付配置为准。

01 精密铣抛

支持 2D / 3D 轮廓加工及目标区域减薄。 20 nm 轴分辨率与优于 1 μm 的综合精度。

02 非接触样品测高

获取样品表面形貌、局部高度与翘曲信息,为调平、补偿及加工后复核提供输入。

03 光学视觉定位

目标区域定位与观察,直接框选减薄位置,以及4K实时观察进展

04 IR + 可见光RST测量

面向普通减薄及超薄的硅及多达一百多种材料的剩余硅厚度测量。

05 双 R 轴调平

结合 Z 轴与双 R 轴调整局部加工姿态,评估倾斜和翘曲对目标区域的影响。

06 精密力学控制

监测与控制加工接触载荷,防止过切、压碎样品风险。

核心应用实拍

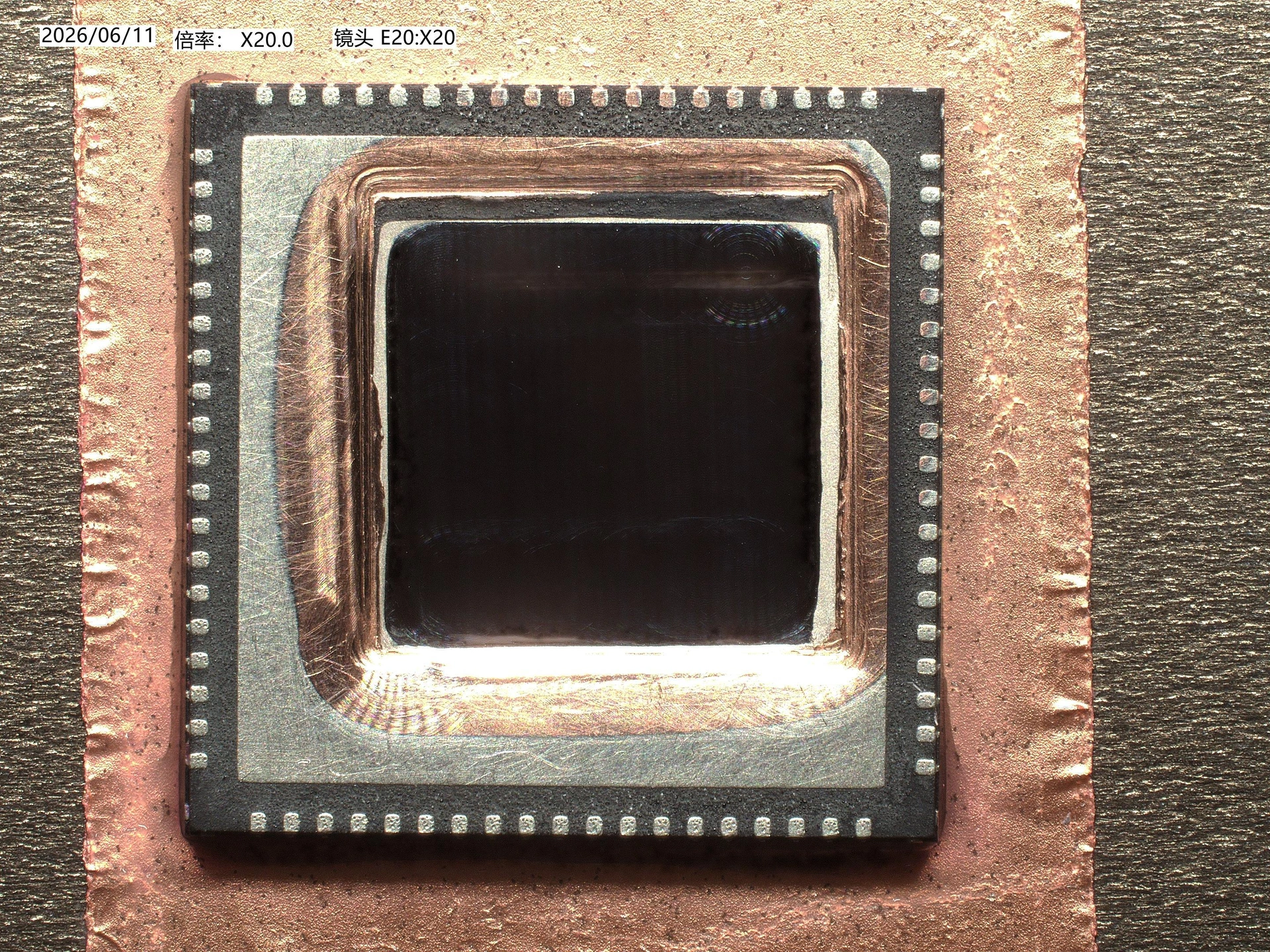

芯片背面减薄应用实拍。
芯片背面减薄应用实拍。

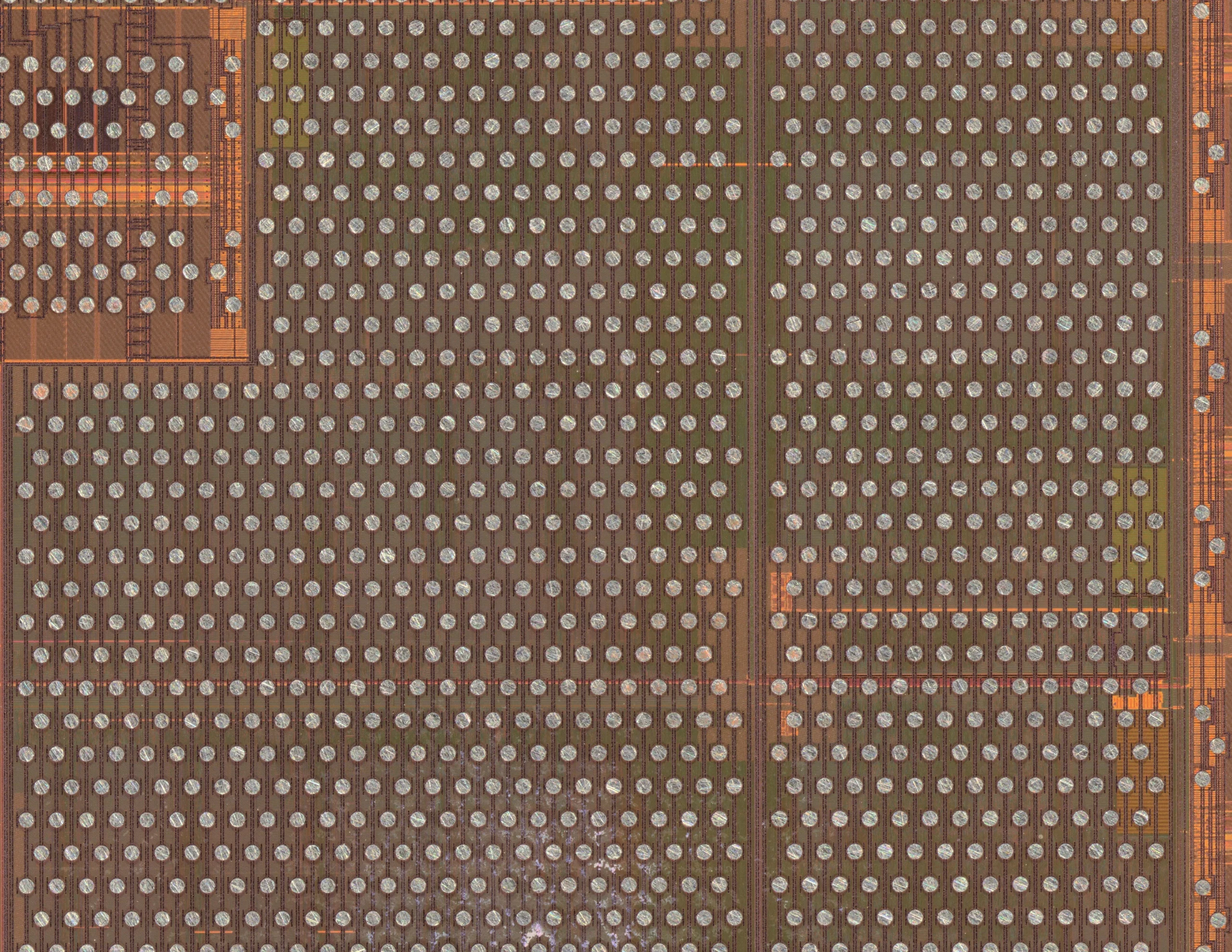

研磨后 MIP 后处理结果(脱敏局部实拍);iMech Pro 局部研磨为推荐扩展方案。
研磨后 MIP 后处理结果(脱敏局部实拍);iMech Pro 局部研磨为推荐扩展方案。

查看机械减薄应用 → 查看 3D 封装去层案例 →

APPLICATIONS IN PRACTICE

应用案例

从实拍图像、处理过程到结果复核,了解设备相关的应用方向。点击案例,查看完整记录。

查看全部案例
LET’S TALK

从一个样品,开始技术确认。

告诉我们封装类型、分析目标与需要保留的结构,一起确定适合的开封路径。
